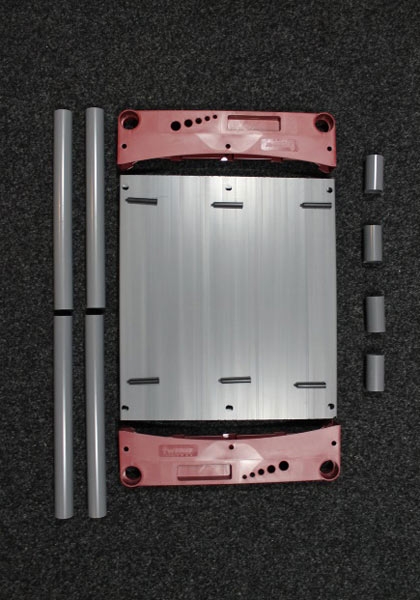

1. Montážne diely
Na obrázku sú znázornené potrebné diely na zostavenie plastového regálu Jupiter. Tými sú: plastové, plne prefarbené bočnice v tomto prípade červenej (voliteľne je možné zameniť zelenými, alebo sivými), pracovná plocha polica - plastová doska, zaisťovacie kolíky a plastové trúbky, ktoré plnia funkciu stojky regálu Jupiter

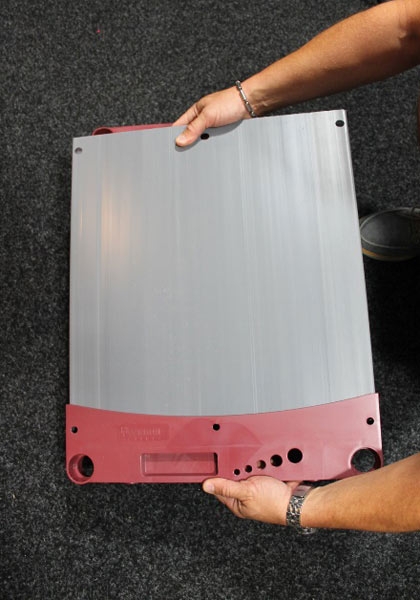

2. Nasunutie bočnice

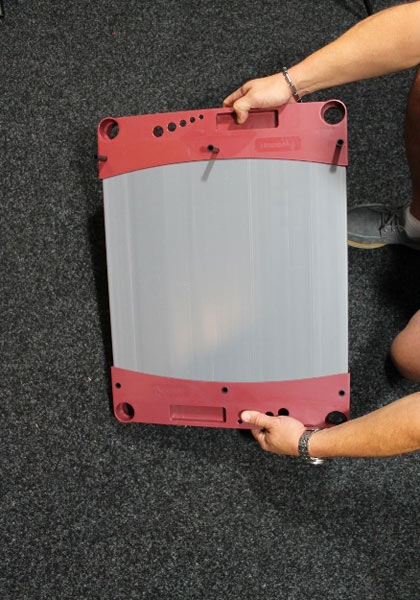

Kompletizáciu police plastového regálu Jupiter začneme zasunutím a následným dotlačením farebných bočníc do pracovnej plochy police.

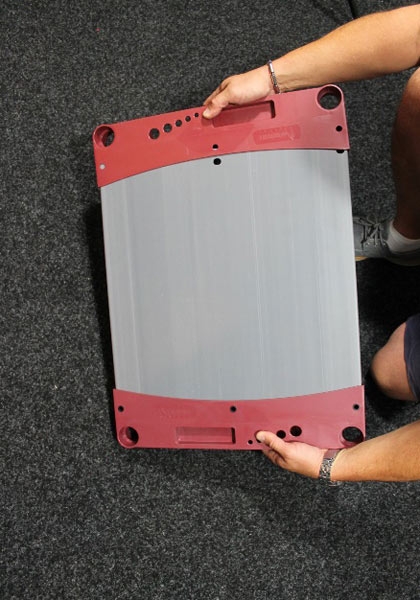

3. Druhá bočnice
To isté platí aj pri druhej bočnice, nasunúť a poklepom doraziť.
4. Zabezpečenie bočníc
Ak sú obe bočnice na svojich miestach, prekrývajú sa predvŕtané otvory v bočnici aj v polici samotnej. Tieto otvory sú určené pre zafixovanie bočníc. Zoberme teda šesť kusov pribalených plastových kolíkov a zasunieme do uvedených otvorov.

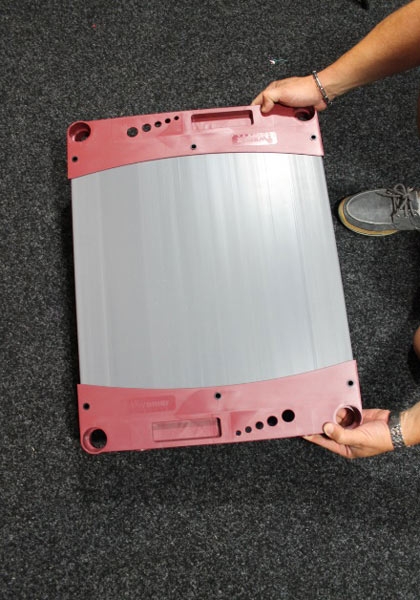

5. Kompletizácia
Týmto je jedna polica hotová. Odporúčam si zostaviť s týmto spôsobom všetky police, ktoré sú súčasťou balenia.

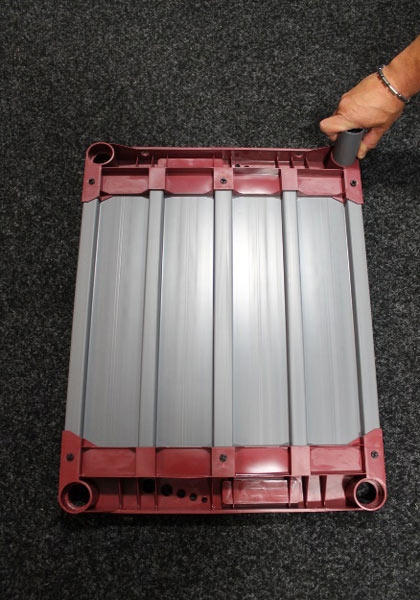

6. Montáž nôh

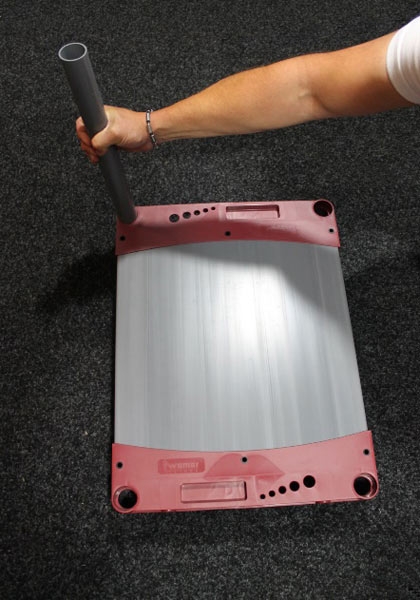

V nasledujúcom kroku otočíme kompletnú policu hore nohami a do štyroch veľkých otvorov, v rohov bočníc regálu Jupiter paličkou, alebo gumovým kladivom narazíme nohy regálu, ktoré tvoria 75 mm dlhé plastové trubky. Mimochodom, to sú tie kratšie ...

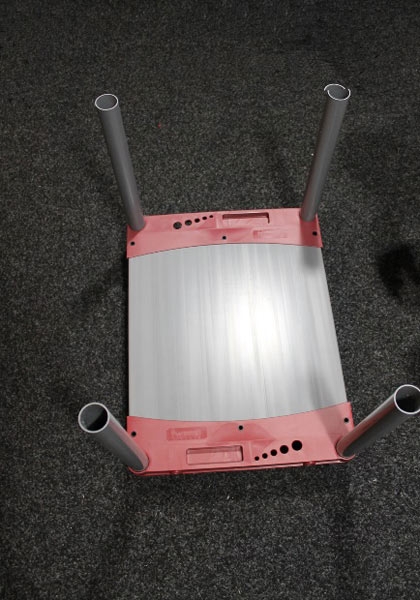

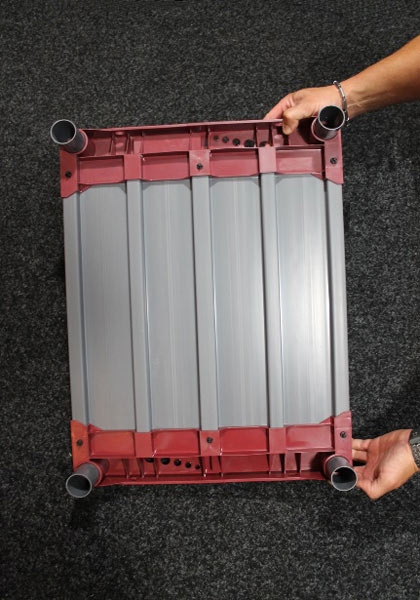

7. Kompletizácia základne
Nohy regálu sú na svojom mieste.
8. Stojny
Otočíme policu späť do správnej polohy a do rovnakých otvorov, ale z hornej strany police opäť poklepom zarazíme štyri dlhšie 420 mm růrky, ktoré tvoria stojky regálu Jupiter.
9. Základ pro další polici
Paráda :)
10. Montáž nasledujúce police

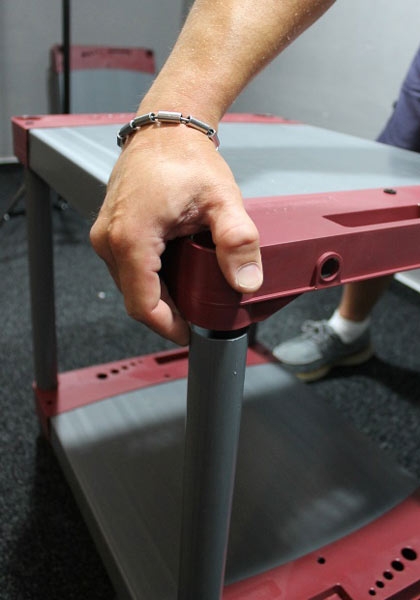

Stojky máme na svojom mieste, vezmeme preto ďalšiu pripravenú policu a nasadíme na trubky. Opäť jemným poklepom zarazíme až na doraz.

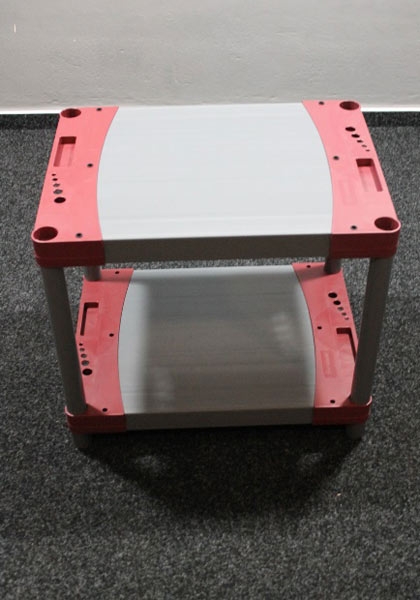

11. Kompletné dve police
Už sa nám regál začína ukázať, že ?

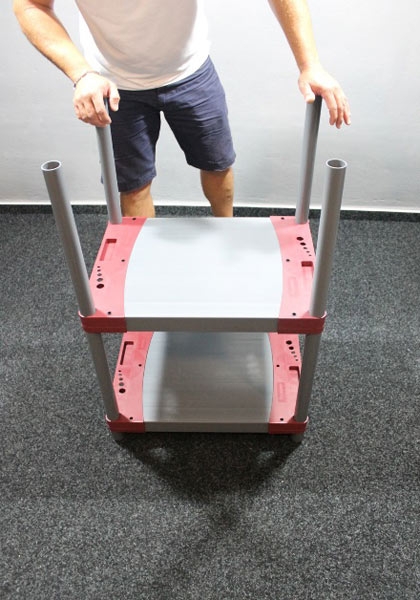

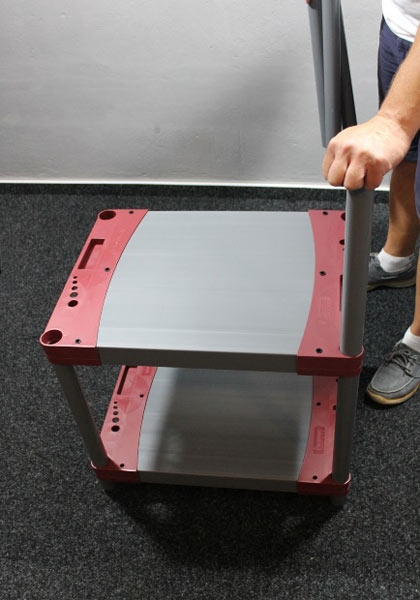

12. Příprava na třetí polici
A ďalšie štyri růrky do bočníc ...
13. Stojky nachystané
Opäť sa chystáme na ďalšiu montáž police.
14. Třetí police

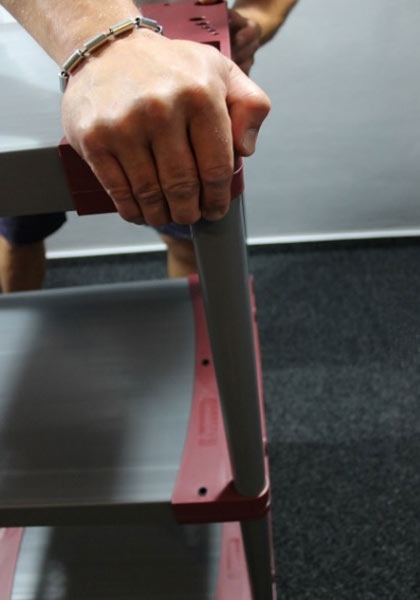

Tak šup tam s ňou, a zatlačiť, alebo zaraziť až na doraz.

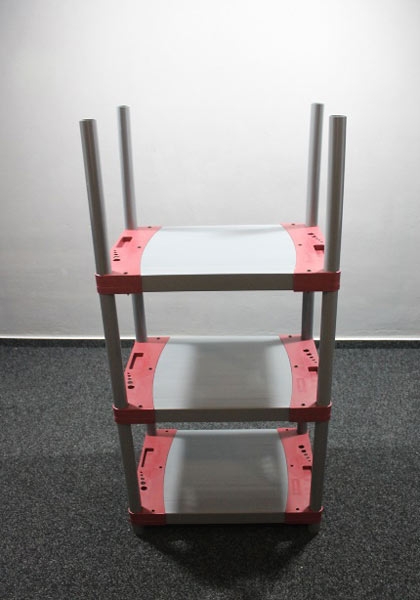

15. Stojky štvrtej police
Som trochu nedočkavý ako bude vyzerať kompletný regál, takže mám nachystané ďalšie růrky v bočnici police plastového regálu Jupiter.

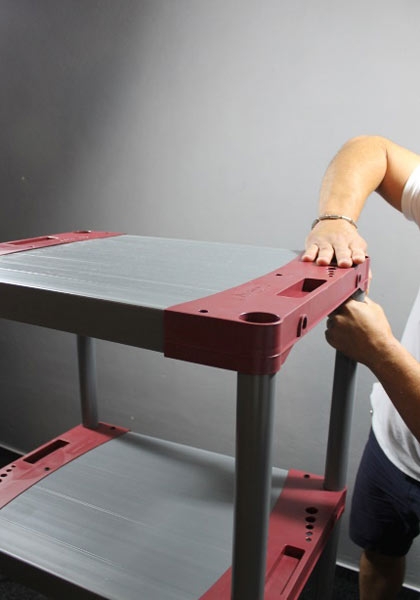

16. Štvrtá police
A posledná polica je na svojom mieste.
17. Detail zaistenie bočnice

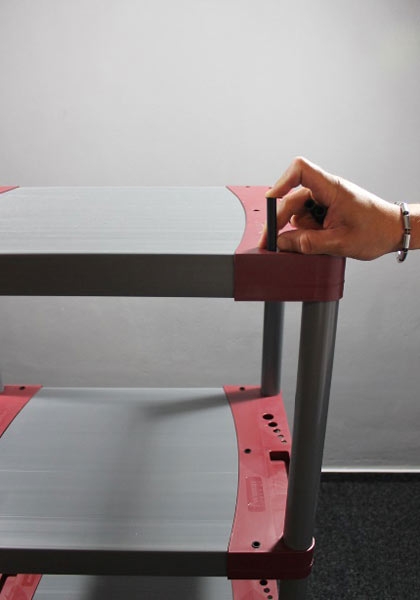

Zabudol som pri poslednej police na kolíky, takže to rýchlo napravím...
18. Montáž zásklepek

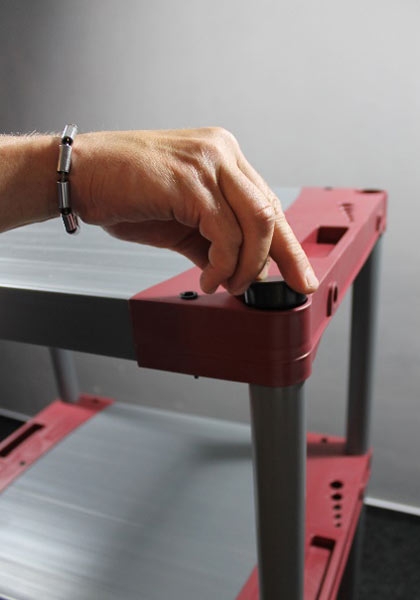

Aby regál Jupiter vyzeral ako dokončený, musíme horné otvory zaslepiť plastovými krytkami.

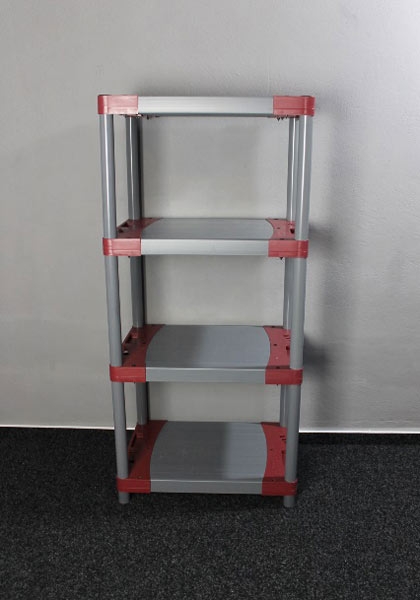

19. Kompletný regál
Ja si myslím, že sme to zvládli výborne, stabilný, ľahký a pritom pevný a univerzálny plastový regál Jupiter.
